Выбираем гидравлический трубогиб для гибки круглых труб

Выбираем гидравлический трубогиб для гибки круглых труб



Часто перед строительными организациями встает вопрос о том, как качественно и быстро выполнить гибку круглых стальных труб для различных строительных, ремонтных и декоративных работ.

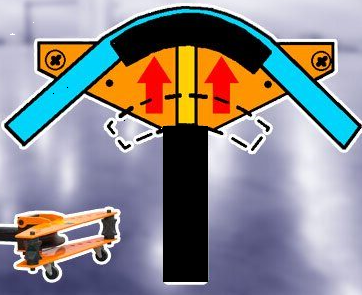

И вот тут мы рассмотрим Трубогиб гидравлический – который специально разработан для гибки труб круглого сечения с арбалетной конструкцией (см. рисунок выше). Эта конструкция позволяет эффективного гнуть стальные и металлические трубы с помощью «башмаков» (сегментов), входящих в комплект со станком, а также гидравлического домкрата, который существенно облегчает выполняемую работу.

В чем заключаются основные особенности гидравлических трубогибочных станков?

  • Такие трубогибы позволяют эффективно гнуть круглые толстостенные трубы из мягких марок стали. В этом случает не возникает заломов и сплющивания.
  • Подходят для применения не только на производственных участках, но и обладают возможностью использования на выездных работах (при монтаже труб, ремонте и т.д.).
  • Станки применяются для гидравлической гибки под углом до 90° газовых, водопроводных и котельных труб по ГОСТ 3262-75.
  • Гидравлические трубы применяются для изготовления трубопроводов без применения стыковочных элементов (отводов и фитингов), что позволяет эффективнее прокладывать трубопроводы и экономить время и денежные средства.
  • Станки оснащаются стандартным комплектом гибочных «башмаков» (сегментов), которые позволяют загибать круглые трубы различных диаметров от 1/2" до 2"
  • Гидравлическая система с автоматическим обратным ходом поршня не требует технического обслуживания



Основные принципы и особенности работы гидравлических трубогибов

      Для полной уверенности в правильности выбора той или иной модели гидравлического трубогиба необходимо знать следующие особенности такого оборудования:

  • гидравлическими трубогибочными станками можно гнуть трубы с соотношением толщины стенки к наружному диаметру не меньше, чем 0,06. Пример: у вас труба с наружным диаметром 38 м, а стенка 3 мм. Делим 3/38, получаем 0,078, что больше, чем 0,06. Трубу 38 мм со стенкой 3 мм можно спокойно гнуть на угол на таком трубогибе. Если вы хотите гнуть тонкостенную трубу, где толщина стенки 1,5 мм (соотношение 0,04), то сгибание такой трубы на арбалетном трубогибе может привести к ее сплющиванию или другой вредной деформации (заломам, трещинам). Одним из решений может быть плотная набивка трубы сухим песком без примесей глины перед гибкой.
  • Если в комплектации с трубогибом нет необходимого шаблона под вашу трубу, но есть шаблоны большего размера, то решением является следующий способ: в момент установки трубы в шаблон необходимо между ними вставить пластинку из мягкого металла или сплава (меди, алюминия). Толщина пластины должна равняться половине разности диаметра проточки шаблона и диаметра изгибаемой трубы. Т.е. если шаблон у нас идет под трубу 38 мм, а гнем мы трубу диаметром 25 мм, то толщина пластины рассчитывается по формуле (38 - 25) / 2 = 6,5 мм. Т.е. пластина должна быть толщиной 6,5 мм.

Начать работу необходимо вдавить трубу в проточку гибочного шаблона. Для этого боковые упоры должны располагаться на максимально близком расстоянии к гибочному шаблону. Когда труба займет нужное положение, после вдавливания, необходимо разместить упоры в рекомендованных штатных (дальних) позициях, а затем произвести гибку трубы.

  • Необходимо отметить, что минимальный радиус гибки у гидравлических трубогибов равняется четырем диаметрам трубы, т.е. если ваша труба 32 диаметра, то ее минимальный радиус гибки составит 128 мм.



Таблица соответствия труб различного типа

Условный проход трубы (Dу), мм

Диаметр трубы (G), дюйм

Наружный диаметр трубы (Dнар), мм

Водогазопроводная

Бесшовная

Полимерная

10

3/8"

17

16

16

15

1/2"

21,3

20

20

20

3/4"

26.8

26

25

25

1"

33,5

32

32

32

1 1/4"

42,3

42

40

40

1 1/2"

48

45

50

50

2"

60

57

63

65

2 1/2"

75,5

76

75

80

3"

88,5

89

90

90

3 1/2"

101,3

102

110

100

4"

114

108

125

125

5"

140

133

140

150

6"

165

159

160
