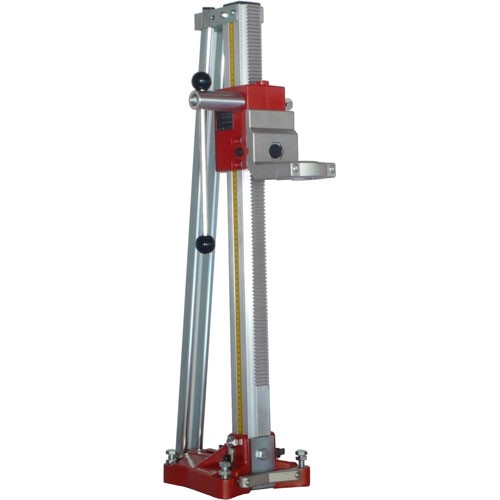

Станина алмазной сверлильной установки Cardi Leonardo 180

Станина Leonardo-180 предназначена для установки бормоторов для сверления отверстий в армированном бетоне, камне, кирпиче и пр. материалах алмазными коронками. Среди станин Cardi с наклоном колонны это самая маленькая и дешевая станина. Для наклонного сверления ручными дрелями алмазного сверления это единственный вариант станины.

Для установки бормотора предусмотрен хомут Ø60 мм, который крепится к каретке станины 4-мя болтами М8. В хомут зажимается "шейка" бормотора. Такое крепление не отличается высокой жесткостью и не рекомендуется для сверления диаметров более Ø180 мм, зато исключительно удобно для ручных дрелей алмазного сверления. Хомут определяет расстояние от оси шпинделя бормотора до колонны станины. Поэтому, независимо от геометрии корпуса бормотора, максимальная коронка, которая поместится на такой сверлильной установке – Ø200 мм. Если с платформы снять упор коронки, то поместится коронка до Ø220 мм.

Как вариант, хомут можно отвинтить от каретки. А вместо него привинтить бормотор, если на его корпусе предусмотрена монтажная площадка. Прямое крепление бормотора к каретке увеличивает жесткость узла крепления. Таким способом можно крепить малые стационарные бормоторы. Максимальная коронка, которая поместится на такой сверлильной установке – те же Ø200 мм. Если с платформы снять упор коронки, то поместится коронка до Ø220 мм.

Технические характеристики Cardi Leonardo-180:
